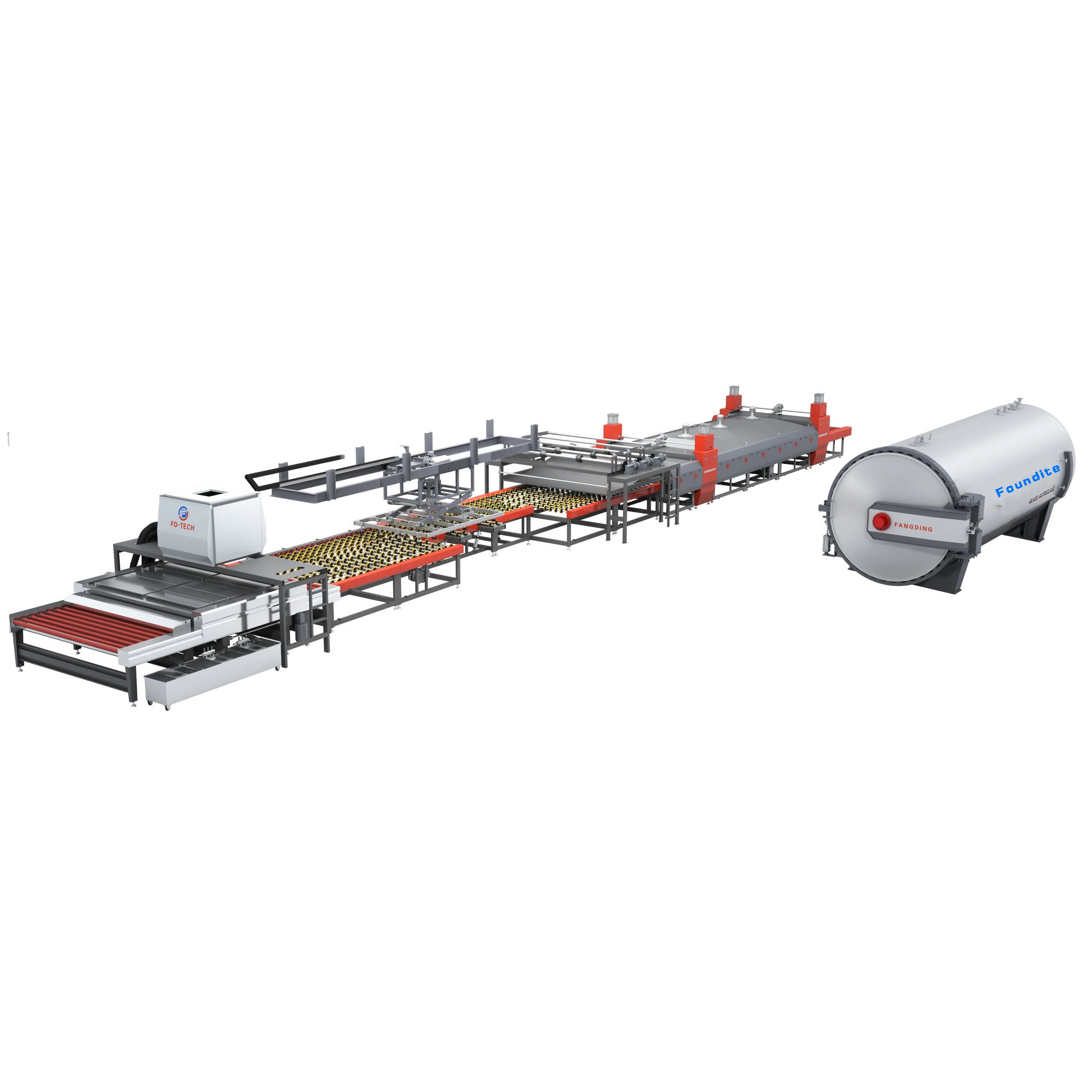

PVB/SGP/TPU/EVA Laminierte Glasproduktionslinie mit Glasautoklave
Vorteile der gesamten Linie
● Die gesamte Linie übernimmt das zentralisierte SPS -Steuerungssystem, die variable Frequenzgeschwindigkeitsregulation und drei HMI -Schnittstellenoperationen.
● Das gesamte Liniendesign berücksichtigt vollständig spezielle Steuerelemente wie hohe Effizienz, Energieeinsparung, Umweltschutz und Geräuschreduzierung.
● Die Filmroller -Maschine ist mit automatischen Filmunternehmen und Wicklungsfunktionen ausgestattet. Die drei Filmrollen werden horizontal für den einfachen Betrieb platziert.
● Der anfängliche Druckabschnitt hat eine angemessene Struktur und ist einfach zu bedienen. Die gesamte Maschine läuft reibungslos und wird vom zentralen SPS -System gesteuert. Der Heizbereich ist gleichmäßig verteilt und mit mittlerer Welleninfrarotheizrohre zum Erhitzen ausgestattet. Die Temperatur wird in diesem Bereich gemessen und kontrolliert, und die maximale Temperatur beträgt 250 ° C (einstellbar).
● Der Glasautoklav wird automatisch von SPS gesteuert und über die Human-Maschine-Schnittstelle betrieben, um Sicherheit, Zuverlässigkeit und Effizienz zu erreichen.
| Artikel | Wert |
| Produktname | PVB -Glaslaminierlinie |
| Anwendung | Automobilglas &Bauglaslaminierung |
| Max -Glasgröße | 2500*6000mm |
| Minglasgröße | 400*400mm |
| Steuerungssystem | SPS Auto |
| Gesamtleistung | 457 kW (170+232+55 kW) |
| Gesamtgewicht | 45000KG |
| Gesamtfläche | 45*8M |
| Produktionskapazität | 500 m² pro Zyklus |
| Verarbeitungszyklus | 4,5-5 Stunden |
Intelligente Glasreinigung und Trocknungsmaschine
Die Maschine verfügt über 3 Paar Pinselwalzen, 2 Paare, von denen Hartbrustwalzen für die normale Glasreinigung und 1 Paar Weichputzrollen für die Reinigung von Low-E-Glas sind. Es ist mit einem Erkennungsgerät ausgestattet. Wenn das Glas mit niedrigem Glas erkannt wird, hebt sich die Hartbürstenrolle automatisch an.
◎ Maximale Glasbreite: 2500 mm
◎ Minimum Glasspezifikation: 400 × 400 mm
◎ Glasdicke: 3 ~ 19 mm
◎ Geschwindigkeitsbereich: 12 m/min
Automatischer bidirektionaler Positionierungsförderer
Entworfen für schnelle, rhythmische Betrieb von Reinigung, Übertragung und Positionierung.
◎ Maximale Glasspezifikation: 2500 * 4000 mm
◎ Positionierungsgenauigkeit: ± 0,3 mm
◎ Übertragungsgeschwindigkeit: 15 - 20 m/min
Hochvorbereitete automatische Adsorptionshalter
Die hochpräzisen Saugnäpfe sind vernünftigerweise verteilt, die Saugbecherpositionskombination ist langlebig und die Saugnäpfe müssen während des Produktionsprozesses nicht bewegt werden.
◎ Maximales Lagergewicht: 900 kg
◎ Luftquelle: Druck 0,6 MPa, Durchflussrate 8,3 l/min
◎ Maximaler Vakuumdruck von Saugnäpfeln: -0,08 MPa
◎ Anzahl der Saugnäpfe: 24
◎ Montagegenauigkeit: ± 0,3 mm ~ 0,5 mm
Drei Walzen PVB Film Rack
◎ Menge des Ladefilms: 3 Rollen
Erzwungene Konvektionsinfrarot-Roller-Vordrückungsmaschine Merkmale von Infrarot-Rollenpresse:
Vor dem Vorheizungsabschnitt wird eine mess- und gap -automatische Einstellungsvorrichtung für synthetische Glasdicke installiert.
Sowohl der Heizabschnitt als auch der vorheizende Abschnitt sind mit mittelschweren Infrarotheizelementen ausgestattet, um die mittlere PVB effektiv zu erwärmen.
Die oberen und unteren Kisten des Heizabschnitts und des Vorheizungsabschnitts sind für eine einfache Wartung getrennt.
◎ Maximale Glasbreite: 2500 mm
◎ Minimale Glasgröße: 400*600 mm
◎ Glasdicke verarbeiten: 6 - 80 mma
◎ Übertragungsgeschwindigkeit: 0,5 ～ 3,0 m/min
Erzwungene Konvektion Autoklave für PVB -Film
◎ Verarbeitete Glasgröße Maximale Größe: 2500 mm*6000 mm （Kleine Menge）;
2440 mm*6000 mm （Massenproduktion）
◎ Blechdicke: 3 ~ 19 mm
◎ Gesamtleistung: 290 kW （Luftkompressoreinheit und Wasserpumpe inklusive））
(Autoklave: 232 kW, Luftkompressoreinheit: 55 kW, Wasserpumpe: 3 kW)
◎ Wasserversorgung: 0,7 m³/min, Druck: 3 ～ 6 kg/㎠
◎ Kühlturmkapazität: ≧ 30㎥
◎ Luftquelle: 1,3 mPa ， Fließgeschwindigkeit: ≧ 7,5 m³/min
◎ Bodenfläche: 9600 mmx3500mm （l*w）.
◎ Gewicht: ≧ 21t
Laminierte Glasproduktionslinie ist selektiv
Kunden können eine vollautomatische Produktionslinie für laminierte Glas oder eine intelligente laminierte Glasproduktionslinie entsprechend Faktoren wie Standort und Ordnung wählen. Gleichzeitig wird unser Verkaufsleiter auch geeignete Vorschläge basieren, die auf der tatsächlichen Situation und den Bedürfnissen des Kunden basieren, und eine dedizierte laminierte Glasproduktionslinie anpassen, um den Kunden besser zu bedienen.
Verpackung und Lieferung
Während des Versandprozesses werden wir die Ausrüstung angemessen verpacken und abdecken, um unerwartete Situationen zu vermeiden und sicherzustellen, dass die Ausrüstung in gutem Zustand in der Fabrik des Kunden ankommt. Fügen Sie Warnschilder bei und geben Sie eine detaillierte Packliste an.
Unsere Dienste
Vorverkaufsservice: Fangding liefert geeignete Gerätemodelle und relevante technische Informationen nach den Kunden nach den Kundenbedürfnissen und bietet grundlegende Designpläne, allgemeine Zeichnungen und Layoutzeichnungen beim Zitieren.
Verkaufsservice: Nach der Unterzeichnung des Vertrags wird Fangding die entsprechenden Standards jedes Projekts und jeden Produktionsprozess strikt implementieren, mit den Kunden rechtzeitig über den Fortschritt der Ausrüstung kommunizieren und sicherstellen, dass die Kundenanforderungen in Bezug auf Prozess, Qualität und Technologie erfüllt werden.
After-Sales-Service: Fangding schickt erfahrene Techniker zur Installation und Schulung des Kunden auf die Website des Kunden. Gleichzeitig wird unser Unternehmen innerhalb des einjährigen Garantiezeitraums entsprechende Wartung und Reparatur von Geräten anbieten.
In Bezug auf den Service können Sie uns voll vertrauen. Unsere Mitarbeiter von After-Sales werden alle Probleme, die den Technikern begegnen, umgehend Feedback, und die Techniker geben auch entsprechende Anleitungen.
